QHY16200A 50mm Round Filter Mask 제작

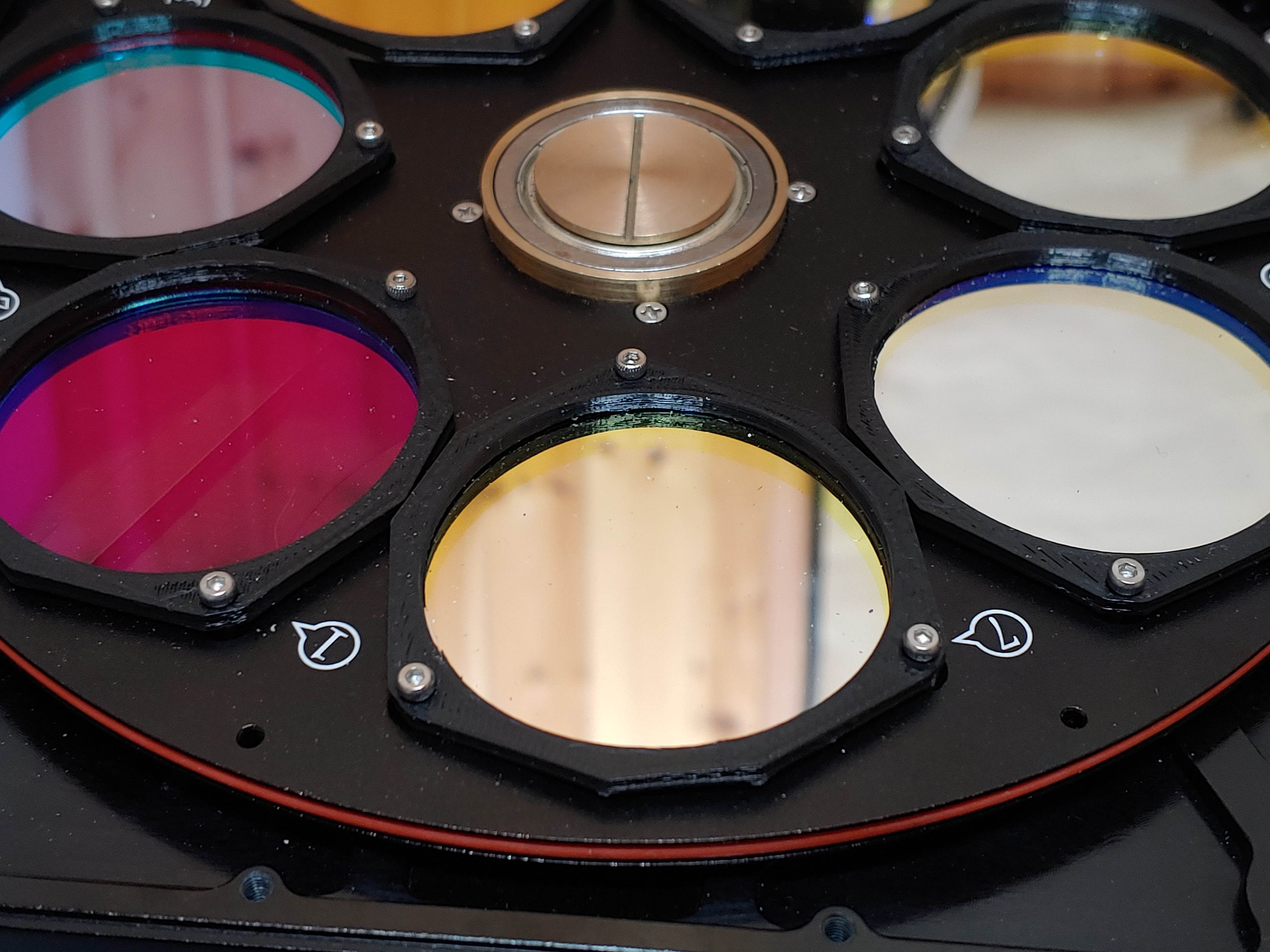

QHY 16200a CCD의 50mm Round Filter 수납은 허접한 나사와 조잡한 와셔로 고정하게 되어 있습니다. 3년 정도 지나니 기본적으로 제공해주는 필터휠 고정나사의 머리가 샤프트와 분리 되어 멘붕이 왔습니다. 이에 필터 마스크를 만들어 필터휠을 고정시키기로 하였습니다. 첨부한 파일을 PLA black filamet로 출력하였습니다. 총 1.7mm 구멍이 3개 있으며 이 자리에 2.0mm 핸드 드릴탭으로 드릴탭을 친 후, 2파이 길이 8mm 육각유두나사로 필터 프레임과 고정하였습니다. (길이가 8mm가 넘어가면 아래 필터휠 프레임에 나사가 긁히고 구조물에 걸려 휠터휠이 잘 안돌아 갑니다.) 덕분에 저렴하게 필터를 고정시켰습니다. 알루미늄으로 깔끔하게 가공할까 한다가 금속 마스크로 강하게 고정..
